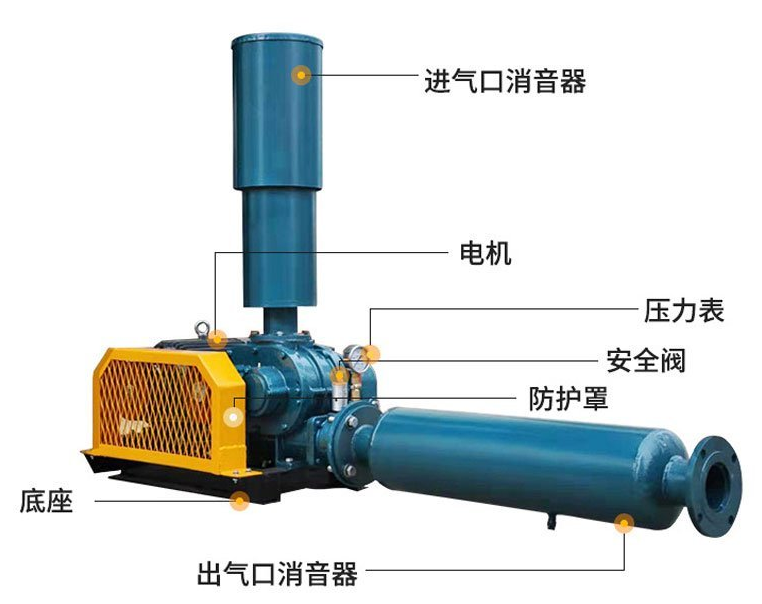

    罗茨鼓风机组成

       罗茨鼓风机由:机壳、墙板、叶轮、油箱、消声器五大部分组成。

       机壳:主要起到支撑(墙板、叶轮、消声器)和固定的作用。

      墙板:主要用来连接机壳与叶轮,并支撑叶轮的旋转,以及起到端面密封的效果。

      叶轮:是罗茨风机的旋转部分,分两叶和三叶,但由于三叶的比两叶的出气脉动更小、噪声更小、运转更平稳等很多优点,已逐渐代替两叶罗茨风机。

      油箱:主要用于存放用来润滑齿轮及轴承的润滑油。

      消音器:用来减小罗茨风机的进、出时由于气流脉动产生的噪音。
    罗茨鼓风机原理

        罗茨风机是容积式风机的一种,有两个三叶叶轮在由机壳和墙板密封的空间中相对转动,由于每个叶轮都是采用渐开线,或是外摆线的包络线,每个叶轮的三个叶片是完全相同的,同时两个叶轮也是完全相同的,这样就大大降低了加工难度。叶轮在加工时采用数控设备,保证了两个叶轮在中心距不变情况下,不管两个叶轮旋转到什么位置,都能保持的极小间隙,从而保证气体的泄露在允许范围内。

       两个叶轮相向转动,由于叶轮与叶轮、叶轮与机壳、叶轮与墙板之间的间隙极小,从而使进气口形成了真空状态,空气在大气压的作用下进入进气腔,然后,每个叶轮的其中两个叶片与墙板、机壳构成了一个密封腔,进气腔的空气在叶轮转动的过程中,被两个叶片所形成密封腔不断地带到排气腔,又因为排气腔内的叶轮是相互啮合的,从而把两个叶片之间的空气挤压出来,这样连续不停的运转,空气就源源不断地从进气口输送到出气口,这就是罗茨风机的整个工作过程。
    罗茨鼓风机特性

      由于采用了三叶转子结构形式及合理的壳体内进出风口处的结构,所以风机振动小,噪声低。

      叶轮和轴为整体结构且叶轮无磨损,风机性能持久不变,可以长期连续运转。

      风机容积利用率大,容积效率高,且结构紧凑,安装方式灵活多变。

      机种齐全,可满足不同用户不同用途的需要。
    罗茨鼓风机运行条件

      1、输送介质的进汽温度通常不得大于 40℃。

      2、介质中微粒的含量不得超过 100mg/m3,微粒很大尺寸不得超过很小工作间隙的一半。

      3、运转中轴承温度不得高于 95℃,润滑油温度不高于 65℃。

      4、使用压力不得高于铭牌上规定的升压范围。

      5、罗茨鼓风机叶轮与机壳、叶轮与侧板、叶轮与叶轮间隙在出厂时已调好,重新装配时要保证该间隙。

     6、罗茨鼓风机运行时,主油箱、副油箱油位必须在油位计两条红线之间。

     7、检查进出口联接部位有无忘记紧固的地方,配管的支承件是否完备。需用冷却水的鼓风机、真空泵要检查冷却水的安装是否符合要求。
